CHF系列

CHF系列全自动卷绕机适用于DC-link直流支撑电容、光伏逆变器、变频器和新能源汽车用金属化薄膜电容器的卷绕，电容芯子可以定向压扁。

CHF系列
img of detail_inquiry立即咨询
我们能为您做什么
*
这是一个必填项
您需要的总数量
*
这是一个必填项
这是一个必填项
电子邮件格式错误
由于电子邮件可能不稳定，为避免错过我们的信息，请提供您的电话号码，以便我们能够通过其他方式与您联系。 *
这是一个必填项
电话格式有误
提交
img of mask_layer_close
CHF系列
产品详情

▼特点

1、本机型主要采用的是触摸屏+PLC控制方式，系统稳定、操作便捷。

2、具有可储存200种不同卷绕参数的配方功能。

3、收、放卷均采用交流伺服系统，保证放卷及张力系统更稳定，采用高精度低摩气缸提供气动张力。

4、增加外包功能，解决多层膜卷绕外封毛刺问题，同时减少金属化膜清洗长度，降低成本。

5、双伺服电机控制系统，使得主卷、外包互不干涉，提高生产效率；

6、采用气动涨紧材料盘，自动涨紧，一键上下膜料，操作更便捷。

7、预留网络接口，可选择增加OEE、MES数据统计以及扫码功能。

CHF /CHF-S系列全自动卷绕机规格和技术参数

机型

CHF30

CHF30-S

CHF40

CHF40-S

CHF55

CHF55-S

卷针尺寸

直径

3-15mm

3-15mm/5-25mm

4-15mm

4-15mm/6-25mm

6-15mm

6-15/6-25mm

芯子尺寸

宽度（双）

15-32mm

15-32mm

21-42mm

21-42mm

26-58mm

26-58mm

宽度（单）

62mm

62mm

82mm

82mm

112mm

112mm

卷绕直径

55mm

55mm

55mm

55mm

55mm

60mm

金属膜材料尺寸

材料厚度

2-15um

2-15um

2-15um

2-15um

2.5-15um

2.5-15um

宽度（双）

14-30mm

14-30mm

19-40mm

19-40mm

25-55mm

21-55mm

宽度（单）

60mm

60mm

80mm

80mm

110mm

110mm

料盘直径

外径/内径

250/75mm

250/75mm

250/75mm

250/75mm

250/75mm

250/75mm

材料挂轴数 双/单

4 / 2

4 / 2

4 / 2

4 / 2

4 / 2

4 / 2

内包膜材料尺寸

材料厚度

无

12-55um

无

12-55um

无

12-55um

宽度（双）

14-30mm

19-40mm

21-55mm

宽度（单）

60mm

80mm

110mm

料盘直径

外径/内径

250/75mm

250/75mm

250/75mm

材料挂轴数 双/单

2 / 1

2 / 1

2 / 1

外包膜材料尺寸

材料厚度

12-25um

12-25um

12-25um

12-25um

12-25um

12-25um

宽度（双）

14-30mm

14-30mm

19-40mm

19-40mm

21-55mm

21-55mm

宽度（单）

60mm

60mm

80mm

80mm

110mm

110mm

料盘直径 外径/内径

250/75mm

250/75mm

250/75mm

250/75mm

250/75mm

250/75mm

材料挂轴数 双/单

2 / 1

2 / 1

2 / 1

2 / 1

2 / 1

2 / 1

清洗

铝箔尺寸

材料厚度

15-25um

15-25um

15-25um

15-25um

15-25um

15-25um

材料宽度

70mm

70mm

90mm

90mm

120mm

120mm

料盘直径 外径/内径

160/40mm

160/40mm

160/40mm

160/40mm

160/40mm

160/40mm

材料挂轴数

2

2

2

2

2

2

清洗电压

0-40V(可升级到60V)

张力范围（气动张力）

50-400g

50-400g

50-600g

50-600g

50-800g

50-800g

压力范围（气动压力）

0-1300g

0-1300g

0-1300g

0-1300g

0-1300g

0-1300g

卷绕速度

9000 rpm

9000 rpm

9000 rpm

9000 rpm

9000rpm

9000 rpm

卷绕线速度

10m/s

10m/s

10m/s

10m/s

10m/s

10m/s

卷绕结构

Ⅰ/Ⅱ

Ⅰ/Ⅱ/Ⅲ/Ⅳ/Ⅴ

Ⅰ/Ⅱ

Ⅰ/Ⅱ/Ⅲ/Ⅳ/Ⅴ

Ⅰ/Ⅱ

Ⅰ/Ⅱ/Ⅲ/Ⅳ/Ⅴ

电源

AC220V±10% 50/60HZ

气压

0.5-0.7Mp

机台尺寸

1370mm*830mm
*1700mm

1680mm*1600mm
*2000mm

1370mm*830mm
*1700mm

1680mm*1600mm
*2000mm

1370mm*830mm
*1700mm

1680mm*1600mm
*2000mm

机台重量

1000kg

1400kg

1000kg

1400kg

1000kg

1400kg

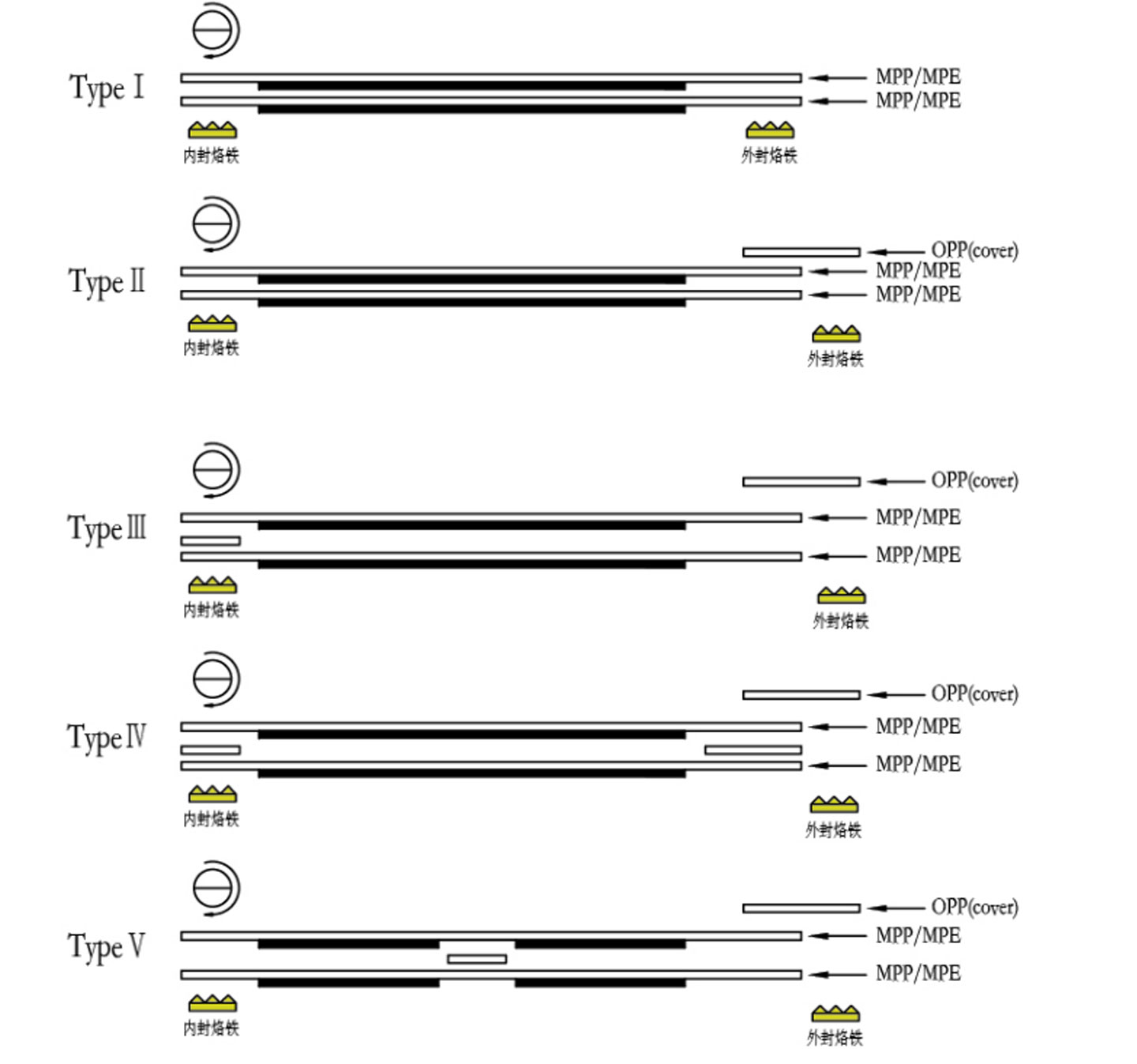

▼CHF/CHF-S系列卷绕结构流程图


▼CHF-D系列概要

CHF-D系列全自动卷绕机适用于DC-link直流支撑电容、光伏逆变器、变频器和新能源汽车用金属化薄膜电容器的卷绕，电容芯子可以定向压扁。

▼特点

1、本机型主要采用的是触摸屏+PLC控制方式，系统稳定、操作便捷。

2、可同轴卷绕二卷一或三卷一芯子双出。

3、具有可储存200种不同卷绕参数的配方功能。

4、收、放卷均采用交流伺服系统，保证放卷及张力系统更稳定，采用高精度低摩气缸提供气动张力。

5、增加外包功能，解决多层膜卷绕外封毛刺问题，同时减少金属化膜清洗长度，降低成本。

6、双伺服电机控制系统，使得主卷、外包互不干涉，提高生产效率；

7、采用气动涨紧材料盘，自动涨紧，一键上下膜料，操作更便捷。

8、预留网络接口，可选择增加OEE、MES数据统计以及扫码功能。

CHF-D 系列全自动卷绕机规格和技术参数

机型

CHF30-D

CHF40-D

CHF55-D

卷针尺寸

直径

3-8mm

4-12mm

5-12mm/6-25mm

芯子尺寸

宽度（双）

15-32mm

21-42mm

6-58mm

宽度（单）

62mm

82mm

112mm

卷绕直径

29mm

45mm

55mm

单面金属膜材料尺寸

单面膜材料厚度

2-15um

2-15um

2.5-12um

宽度（双）

14-30mm

19-40mm

5-55mm

宽度（单）

60mm

80mm

110mm

料盘直径 外径/内径

50/75mm

50/75mm

50/75mm

材料挂轴数 双/单

2 / 1

2 / 1

2 / 1

双面金属膜材料尺寸

双面膜材料厚度

4.5-12um

4.5-12um

4.5-12um

料盘直径 外径/内径

50/75mm

50/75mm

50/75mm

材料挂轴数 双/单

2 / 1

2 / 1

2 / 1

隔膜材料尺寸

材料厚度

4.5-12um

4.5-12um

4.5-12um

料盘直径 外径/内径

240/75mm

240/75mm

240/75mm

材料挂轴数 双/单

2 / 1

2 / 1

2 / 1

外包膜材料尺寸

材料厚度

8-15um

8-15um

8-15um

宽度（双）

14-30mm

19-40mm

21-55mm

宽度（单）

60mm

80mm

110mm

料盘直径 外径/内径

250/75mm

250/75mm

250/75mm

材料挂轴数 双/单

2 / 1

2 / 1

2 / 1

清洗

铝箔尺寸

材料厚度

15-25um

15-25um

15-25um

材料宽度

70mm

90mm

120mm

料盘直径 外径/内径

160/40mm

160/40mm

160/40mm

材料挂轴数

3

3

3

清洗电压

0-40V

0-40V

0-40V

张力范围

50-400g

50-600g

50-800g

压力范围

0-1300g

0-1300g

0-1300g

卷绕速度

9000rpm

9000rpm

9000rpm

卷绕线速度

10m/s

10m/s

10m/s

机台电源

AC220V±10% 50/60HZ

机台气压

0.5-0.7Mp

机台尺寸

1680mm*1600mm*2000mm

机台重量

1400kg

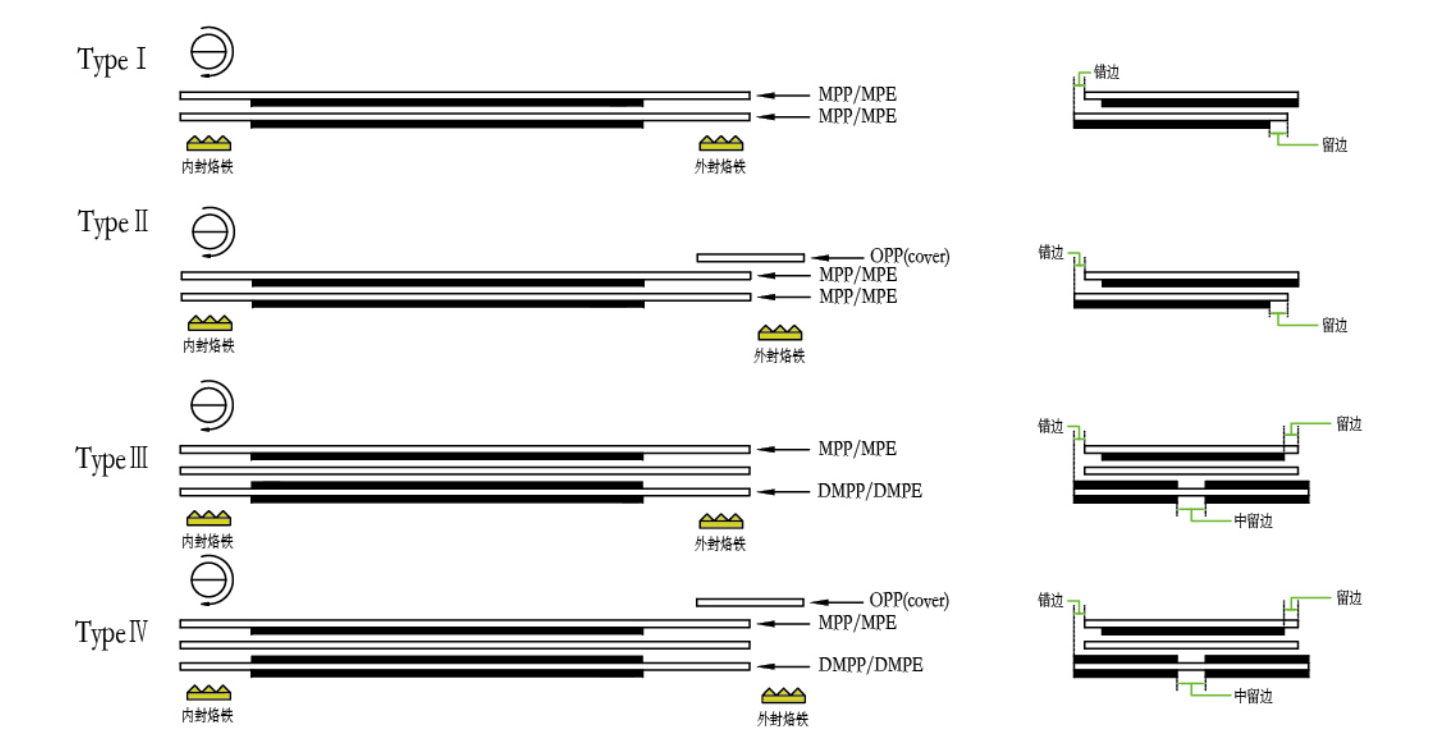

▼CHF-D系列卷绕结构流程图
