▼特点
1、本机型主要采用的是触摸屏+PLC控制方式，系统稳定、操作便捷。
2、具有可储存200种不同卷绕参数的配方功能。
3、可同轴卷绕二卷一或三卷一芯子双出。
4、收、放卷均采用交流伺服系统，保证放卷及张力系统更稳定；取消使用传统张力板和扩充板控制，整机采用全交流伺服系统，极大便于客户维护保养使用。
5、增加外包功能，解决多层膜卷绕外封毛刺问题，同时减少金属化膜清洗长度，降低成本。
6、双伺服电机控制系统，使得主卷、外包互不干涉，提高生产效率；
7、采用气动涨紧材料盘，自动涨紧，一键上下膜料，操作更便捷。
8、预留网络接口，可选择增加OEE、MES数据统计以及扫码功能。
| CHE-D 系列全自动卷绕机规格和技术参数 | ||||||
机型 | CHE15-D | CHE20-D | CHE30-D | |||
卷针尺寸 | 直径 | 1.5-5mm | 2-6mm | 3-8mm | ||
芯子尺寸 | 宽度（双） | 7.5-15mm | 10-22.5mm | 15-32mm | ||
宽度（单） | 无 | 无 | 62mm | |||
卷绕直径 | 29mm | 29mm | 29mm | |||
单面金属膜材料尺寸 | 单面膜材料厚度 | 3.5-12um | 3.5-12um | 3.5-12um | ||
宽度（双） | 6.5-14mm | 9-21mm | 14-30mm | |||
宽度（单） | 无 | 无 | 60mm | |||
料盘直径 外径/内径 | 240/75mm | 240/75mm | 240/75mm | |||
材料挂轴数 双/单 | 2 | 2 | 2 / 1 | |||
双面金属膜材料尺寸 | 双面膜材料厚度 | 4.5-12um | 4.5-12um | 4.5-12um | ||
料盘直径 外径/内径 | 240/75mm | 240/75mm | 240/75mm | |||
材料挂轴数 双/单 | 2 | 2 | 2 / 1 | |||
隔膜材料尺寸 | 材料厚度 | 4.5-12um | 4.5-12um | 4.5-12um | ||
料盘直径 外径/内径 | 240/75mm | 240/75mm | 240/75mm | |||
材料挂轴数 双/单 | 2 | 2 | 2 / 1 | |||
外包膜材料尺寸 | 材料厚度 | 10-25um | 10-25um | 10-25um | ||
宽度（双） | 6.5-14mm | 9-21mm | 14-30mm | |||
宽度（单） | 无 | 无 | 60mm | |||
料盘直径 外径/内径 | 180/75mm | 180/75mm | 180/75mm | |||
材料挂轴数 双/单 | 2 | 2 | 2 / 1 | |||
清洗 铝箔尺寸 | 材料厚度 | 15-25um | 15-25um | 15-25um | ||
材料宽度 | 35mm | 50mm | 70mm | |||
料盘直径 外径/内径 | 160/40mm | 160/40mm | 160/40mm | |||
材料挂轴数 | 3 | 3 | 3 | |||
清洗电压 | 0-40V | 0-40V | 0-40V | |||
张力范围(弹簧式) | 20-100g | 30-200g | 50-400g | |||
压力范围 | 0-350g | 0-350g | 0-350g | |||
卷绕速度 | 10000rpm | 10000rpm | 9000rpm | |||
卷绕线速度 | 6m/s | 6m/s | 6m/s | |||
机台尺寸 | 1250mm*810mm*1850mm | |||||
机台重量 | 750kg | 780kg | 800kg | |||
电源 | AC220V±10% 50/60HZ | |||||
气压 | 0.5-0.7Mp | |||||

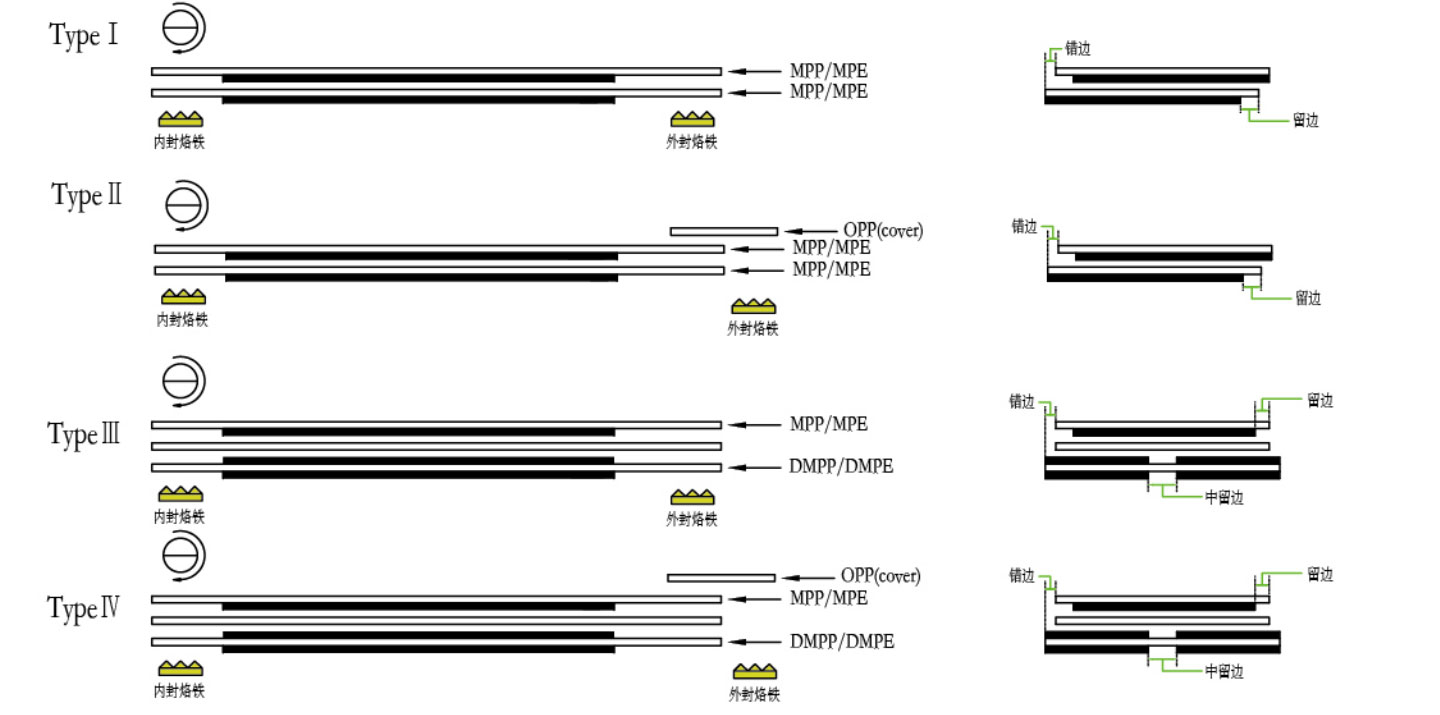

▼CHE-D 卷绕结构流程图
