▼特点
1、本机型主要采用的是触摸屏+PLC控制方式，系统稳定、操作便捷。
2、具有可储存200种不同卷绕参数的配方功能。
3、 收、放卷均采用交流伺服系统，取消使用传统张力板、扩充板，采用全交流闭环控制系统，完全解决了客户自身维修线路板难以及长期线路板故障多的问题。
4、部分机型采用特定的气垫导轮机构使得卷绕的错边控制更加稳定。
5、采用气动涨紧材料盘，自动涨紧，一键上下膜料。
6、预留网络接口，可选择增加OEE、MES数据统计以及扫码功能。
| CHD系列全自动卷绕机规格和技术参数 | ||||||||||
机型 | CHD12 | CHD15 | CHD20 | CHD30 | CHD40 | |||||
卷针尺寸 | 直径 | 1.5-5mm | 2-6mm | 3-8mm | 4-10mm | |||||
芯子尺寸 | 宽度（双） | 5-10mm | 7.5-15mm | 10-22.5mm | 15-32mm | 21-42mm | ||||
宽度上限（单） | 无 | 无 | 无 | 62mm | 82mm | |||||
卷绕直径 | 29mm | 29mm | 29mm | 29mm | 45mm | |||||
材料尺寸 | 材料厚度 | 1.2-15um | 2.5-15um | 2.5-15um | 3-15um | 3-15um | ||||
宽度（双） | 4.5-9mm | 6.5-14mm | 9-21mm | 14-30mm | 19-40mm | |||||
宽度上限（单） | 无 | 无 | 无 | 60mm | 80mm | |||||
材料盘直径 | 180/75mm | 240/75mm | 240/75mm | 240/75mm | 240/75mm | |||||
材料挂轴数 （双/单） | 4 | 4 | 4 | 4 / 2 | 4 / 2 | |||||
清洗 铝箔尺寸 | 厚度 | 15-25um | 15-25um | 15-25um | 15-25um | 15-25um | ||||
宽度 | 25mm | 35mm | 50mm | 70mm | 90mm | |||||
直径 | 160/40mm | 160/40mm | 160/40mm | 160/40mm | 160/40mm | |||||
挂轴数 | 2 | 2 | 2 | 2 | 2 | |||||
清洗电压 | 0-40V（可升级到60V） | |||||||||
张力范围(弹簧式) | 20-100g | 20-100g | 30-200g | 50-400g | 50-600g | |||||
压力范围 | 0-350g | 0-350g | 0-350g | 0-350g | 0-700g | |||||
卷绕速度上限 | 10000rpm | 10000rpm | 10000rpm | 9000rpm | 7500rpm | |||||
卷绕线速度上限 | 6m/s | |||||||||
机台尺寸（长*宽*高） | 965mm*820mm*1520mm | |||||||||
机台重量 | 430kg | 440kg | 450kg | 460kg | 482kg | |||||
电源 | AC220V±10% 50/60HZ | |||||||||
气压 | 0.5-0.6Mpa | |||||||||

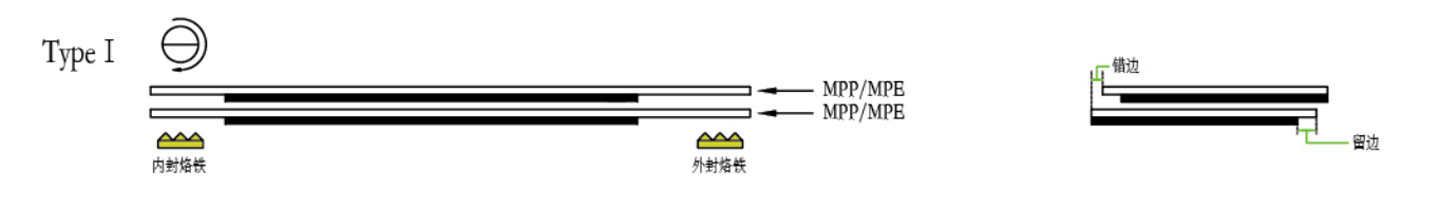

▼CHD卷绕结构流程图
